در کنار کولر آبی و گازی گاه به نام‌های غریب و آشنای دیگری هم برمی‌خوریم که سایر وسایل سرمایشی را تشکیل می‌دهند.چیلر و فن کوئل مهم ترین این نام ها هستند که درباره شان شاید زیاد ندانیم، اما دست کم می توان با مروری کوتاه و ساده اطلاعاتی از آن در اختیار گذاشت...

نويسنده : مدیریت ; تاريخ ارسال : یکشنبه 25 خرداد 1393
ادامه مطلب + نظر
برچسب ها:

,

,

,

,

,

,

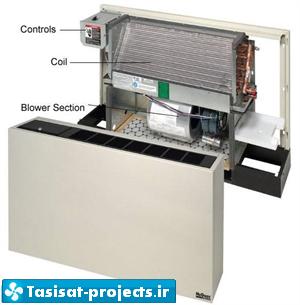

فن کویل عبارت است از یک یا چند ردیف کویل مسی دارای پره آلومینیومی یا مسی که در زیر یا پشت آن یک فن قرار دارد. به کویل هر فن کویل دو لوله متصل می شود که عبارتند از لوله ورود آبگرم به بویلر در زمستان یا آب سرد چیلر در تابستان و لوله مخصوص برگشت به موتور خانه مرکزی.همچنین اگر از فن کویل برای سرمایش در تابستان نیز استفاده می شود.دانلود فایل آموزش فن کویل و روش محاسبه آن که شامل جدول خوانی و مثال نمونه می باشد را در فایلی بسیار کم حجم برای دسترسی راحت کاربران آماده نموده ایم.دانلود در ادامه...

سیستم  فن کوئل به عنوان یکی از متداولترین دستگاه های تهویه مطبوع در بسیاری از هتلها و متلها و ساختمانهای آپارتمانی و اداری و بیمارستانی استفاده میشود. به طور کلی از این سیستم در مواردی استفاده میشود که بخواهیم درجه حرارت هر فضا بطور جداگانه کنترل شود. همچنین با استفاده از این سیستم از انتقال آلودگی بین اتاقها جلوگیری خواهدشد.کاملترین کنترل کننده هوشمند ناحیه ای با قابلیت کنترل همزمان سیستم سرمایش وگرمایش(فن کوئل)،تهویه ،روشنایی،رطوبت ، سنسور حضور فرد  ،گازCO2،کنترل پنجره ،کنترل شبکه هوارسان VAV،امکان مانیتورینگ  ومدیریت تمامی نقاط تحت کنترل با یک کامپیوتر مرکزی است....

نويسنده : مدیریت ; تاريخ ارسال : چهارشنبه 07 خرداد 1393
ادامه مطلب + نظر
برچسب ها:

,

,

,

,

,

کویلهای سرمایی و گرمایی از لوله ساده یا پره دار ساخته می شوند و در دو مورد کویلها محتاج نگهداری بوده و باید بدون منفذ و تمیز باشد. در صورتی که برای سرمایش مستقیم درون کویلهای مبرد جریان داشته باشد، باید تمام اتصالات و لوله ها و خم ها از نظر نداشتن نشت در هر فصل مورد بازرسی قرار گیرد .کویلهایی که در آنها آب جریان دارد لازم است به طور منظم هر چند وقت مورد بازبینی قرار گیرد که نشتی نداشته باشند...

یک نرم افزار جامع و کامل تهیه شده در شرکت ساراول جهت طراحی و انتخاب محصولاتی همچون هواساز ، هواساز چند منطقه ای ، انوع فن ها و محاسبات انواع کویل ها ی ساخته شده توسط کارخانه ساراول
امکانات نرم افزار
محاسبه بار کویل بر اساس ورودی های متنوع
محاسبه و انتخاب فن های متنوع بر اساس شرایط ورودی و محاسبات الکترو موتور مربوط به آن
محاسبه بار گرمایی و سرمایی بر اساس استاندارد های مختلف تهویه مطبوع
امکان انتخاب نوع استفاده (جهت طراحی و یا محاسبه بار کویل های مختلف)
ارایه ابعاد و جزئیات دستگاه انتخاب یا طراحی شده
تبدیل واحد
نمودار سایکرومتری به صورت محاسباتی
چاپ خروجی های نرم افزار


دانلود کاتالوگ داکت فن کويل تهويه را برای شما آماده نموده ایم.دانلود در ادامه...


نويسنده : مدیریت ; تاريخ ارسال : چهارشنبه 31 ارديبهشت 1393
ادامه مطلب + نظر
برچسب ها:

,

,

,
برای محاسبه بار سرمایی فضا بر اساس نوع کاربری، مساحت و درجه حرارت های طرح داخل و خارج، می توان از ترتیب زیر استفاده کرد:
الف) ابتدا ارتفاع از سطح دریا را برای شهر مورد نظر بر حسب فوت مشخص کرده و سپس با توجه به عدد ارتفاع، از جدول زیر مقدار ضریب هوا (AF) را بدست آورید:
 10000  9000  8000  7000  6000  5000  4000  3000  2000  1000  0  ارتفاع از سطح دریا (FT)
 0.74  0.77  0,80  0.83  0.83  0.87  0.93  0.97  1.01  1.04  1.08  AF

ب) ضریب بار برودتی (CLF) را از جدول زیر بدست آورید:
 CLF (CFM/Ft2)  نوع کاربری
 1  ساختمان مسکونی - آپارتمان
 1.2  ساختمان اداری - ساختمان تجاری
 1.5  محیط های آموزشی -مدارس
 2  محیط های درمانی - بیمارستان (اتاق بیماران)
 2.5  ساختمان های چندمنظوره - مجتمع ها - فروشگاه های بزرگ

پ)مقدارباربرودتی راازابطه زیر محاسبه کنید:
Q=11x(AF)x(CLF)x(Area)x(XTo+YTi-55)
  • Area مساحت فضا به مترمربع
  • X درصد هوای تازه بیرون
  • Y درصد هوای بازگشتی به دستگاه
  • To درجه حرارت خشک طرح خارج بر حسب درجه فارنهایت
  • Ti درجه حرارت خشک طرح داخل بر حسب درجه فارنهایت



انتخاب هر کویلی دارای دو واقعیت است که امکان دارد مستقل از یکدیگر مورد توجه واقع شوند. عملکردهای سمت هوا و سیال مبرد را بایستی مستقل از یکدیگر مد نظر قرار داد و در نهایت انتخابی بهینه از نظر اقتصادی را فراهم نمود. استفاده از روش نقطه شبنم دستگاه در هنگام انتخاب کویل، به معنای سازگاری عملکردهای سمت هوا و سمت سیال مبرد می باشد...
